- AZ4 -

au5

Verwendung:

Zweifachdiode
als Netzgleichrichter

Austauschtypen:

Vergleichstypen:

AZ12
RGN2004

Datenblatt	U_h	I_h	U_{d eff}	I_{d max}	R_S	C_{L max}
Datenblatt	4 Vdir.	2,3 A	2x500 2x300 V	120 160 mA	2x100 2x60 Ohm	60 60 µF

In meiner Sammlung befinden sich einige wenige AZ4. Sie unterscheiden sich in den Kolbenformen, Größen und den inneren Aufbauten. Elektrisch identisch zur AZ4 mit Aussenkontaktsockel ist die AZ12, allerdings mit Stahlröhrensockel. Sehr ähnlich ist auch die RGN2004, allerdings hat sie einen Europasockel.

Mit einem Klick auf die jeweiligen Bilder kommt Ihr auf weitere Seiten. Dort habe ich die Röhren ausführlicher beschrieben und zeige auch Detailfotos.

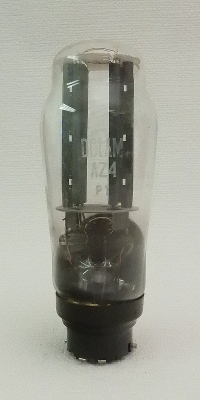

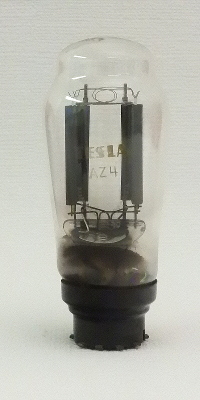

Dolam 1	Telam 2	Tesla 3

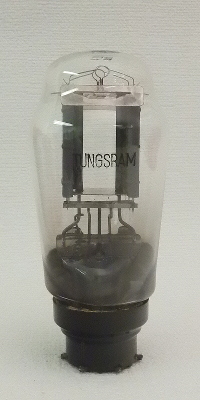

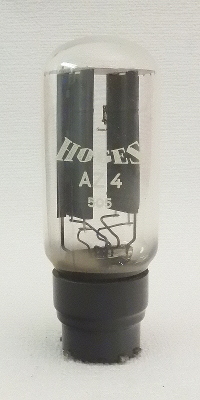

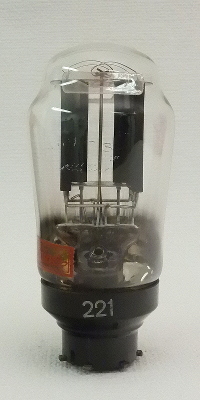

Philips 4	Tungsram 5	Hoges 6
