- AX50 -

eu8

Verwendung:

Zweifachdiode
als Netzgleichrichter

Austauschtypen:

Vergleichstypen:

Datenblatt	U_h	I_h	U_{d eff}	I_{d max}	R_S	C_{L max}
Datenblatt	4 Vdir.	3,75 A	2x500 V	275 mA	2x200 Ohm	64 µF

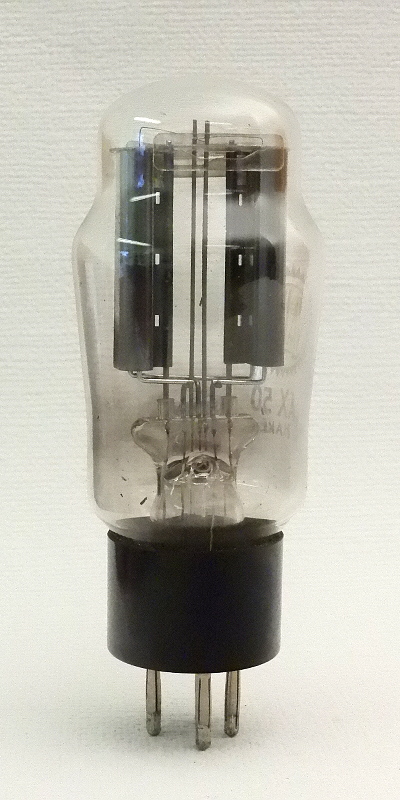

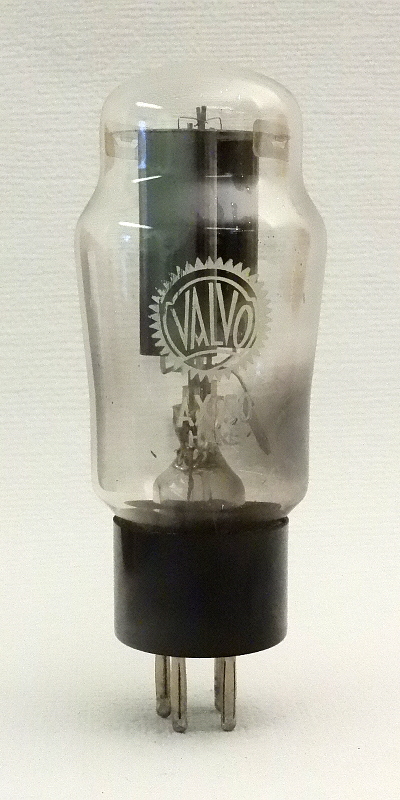

Die AX50 ist eine Zweiweg-Netzgleichrichterröhre bis 2x500V Trafospannung mit einer Quecksilberdampffüllung. In meiner Sammlung befindet sich derzeit nur diese eine neu aussehende AX50 von Valvo.

AX50_1

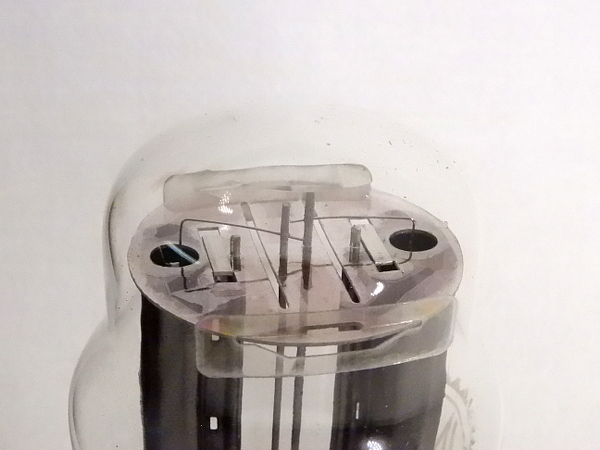

Die Aufhängung der Heizfäden kann man in diesem Bild sehen.

AX50_1

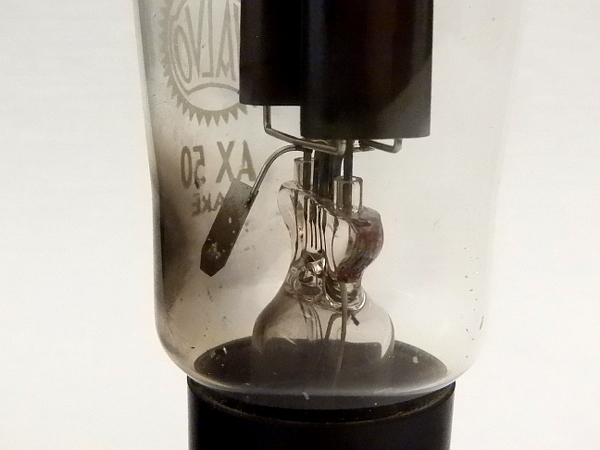

Die Getterrung.

AX50_1

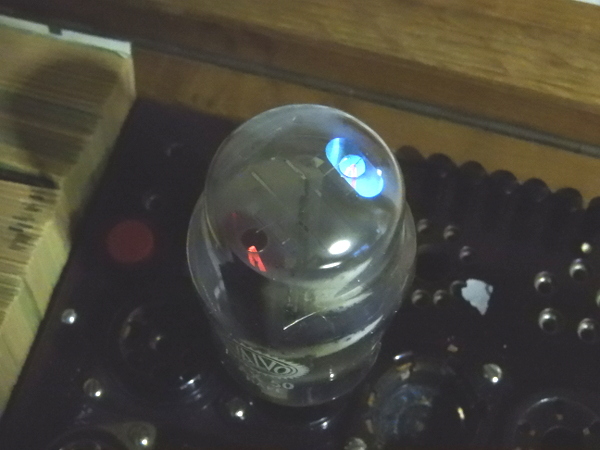

Die AX50 auf dem W19. Deutlich erkennbar am blauen Leuchten, die hintere Diodenstrecke ist in Betrieb.

AX50_1
