AVC2

Verwendung:

Automatic Volume Control

Austauschtypen:

Vergleichstypen:

Datenblatt	Diode	U_h	I_h	U_{d eff}	U_{d max}	I_{d max}
Datenblatt		2 Vdir	0,15 A		V	mA

Pentode	U_A	I_A	U_{A max}	P_max	I_k	S
	150 V	mA	V	W	mA	1 mA/V

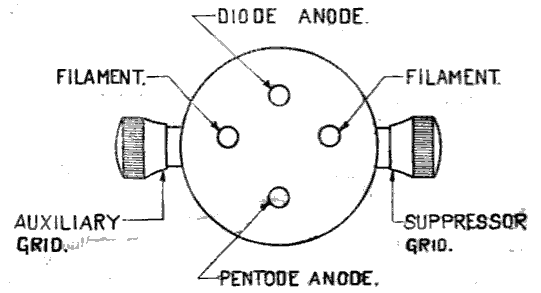

Eine seltene Röhre ist die AVC2 der englischen Firma Lissen. Es ist eine Regelpentode kombiniert mit einer zusätzlichen Diode. Sie wurde speziell für AVC-Schaltungen (Automatic Volume Control) entwickelt. Sie ist direkt geheizt bei einer Heizspannung von 2V und 0,15A Stromaufnahme. Ihr aussehen ist ungewöhnlich. Sie hat einen 4-poligen Europasockel, der seitlich um zwei Seitenkontakte für die beiden zusätzlichen Gitteranschlüsse der Pentode erweitert wurde.

AVC2

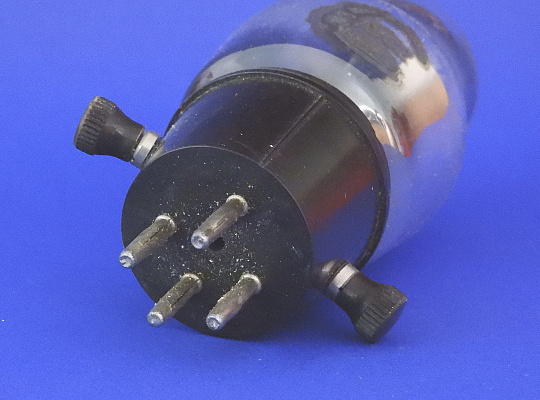

Der Sockel der AVC2.

AVC2

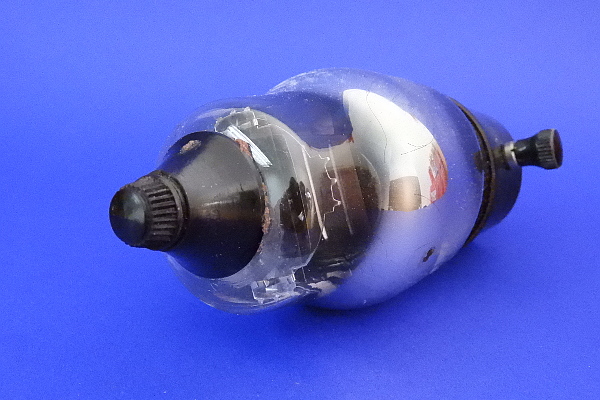

Der Anschluss für Gitter 1 oben auf der Röhre.

AVC2

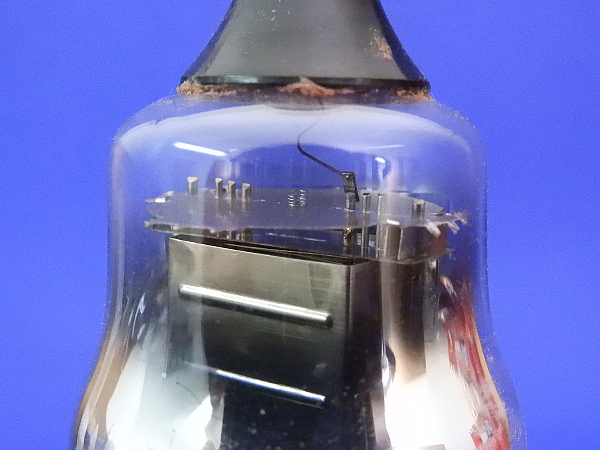

Die AVC2 ist fast komplett verspiegelt und erlaubt nur wenige Blicke auf das System.

AVC2

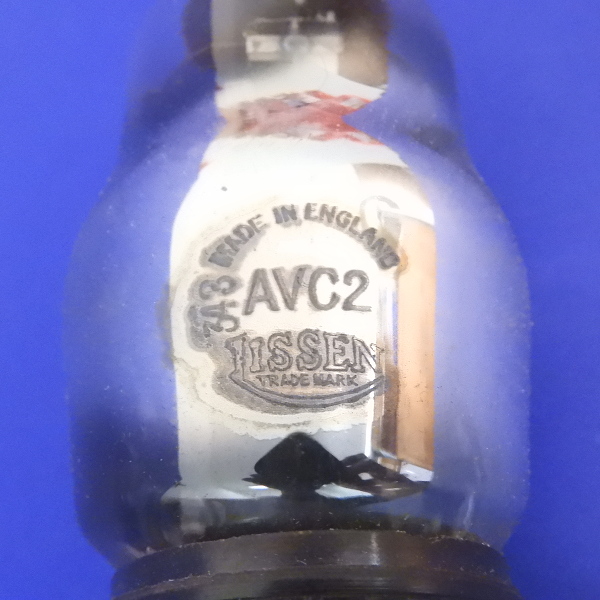

Die Beschriftung auf der AVC2.

AVC2

Die AVC2 in meiner Sammlung ist neu und originalverpackt, inkl. Datenblatt, in diesem Karton.
