- ATP7 / CV1368 / V266 -



eu42

Verwendung:

Senderöhre




Austauschtypen:

CV1368




Vergleichstypen:

V266




DatenblattDatenblatt
Uh Ih UA IA UA max UG2 max Pmax Ik S Rk
6
Vind.
0,2
A
450
V
14
mA
600
V
300
V

W

mA
3
mA/V

Ohm

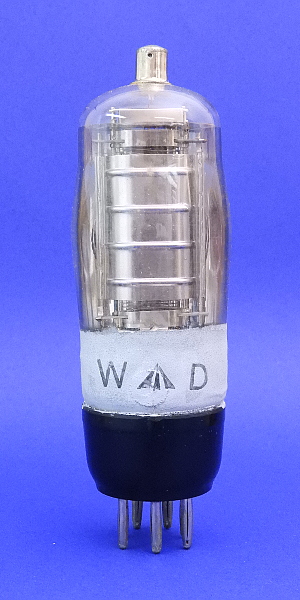

Eine direkt geheizte Pentode der britischen Armee ist die ATP7 ( ATP = army transmitting pentode). Oberhalb des Sockels ist sie mit einem Abschirmstreifen versehen. Die Seite mit der Beschriftung ist komplett verspiegelt.

ATP7



Auf der Rückseite ist keine Verspiegelung und man kann das System erkennen.

ATP7

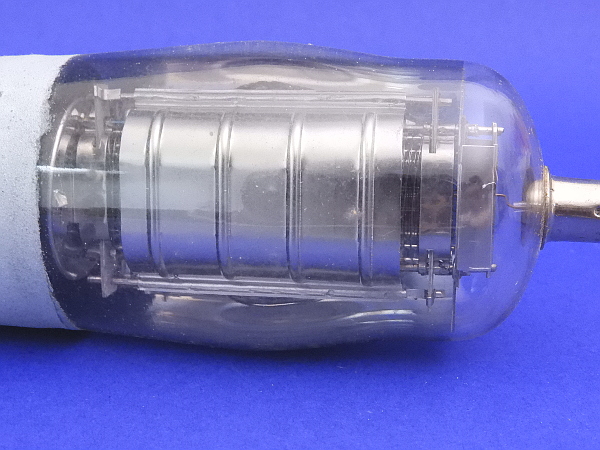

Der Anodenkasten.

ATP7

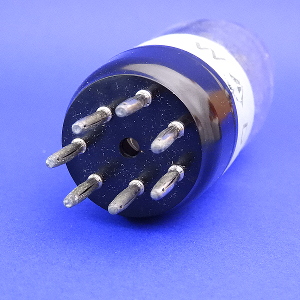

Die ATP7 hat den alten englischen 7-Stift-Sockel (B7).

ATP7



Die ATP7 in meiner Sammlung stammt von Cossor und ist neu und originalverpackt.

ATP7
