- AF7 -



au25

Verwendung:

HF-Pentode
Audion
Widerstandsverstärkung


Austauschtypen:






Vergleichstypen:

CF7
VF7



DatenblattDatenblatt
Uh Ih UA IA UA max Pmax Ik S Rk
4
Vind.
0,65
A
250
V
3
mA
300
V
1
W
6
mA
2,1
mA/V
500
Ohm

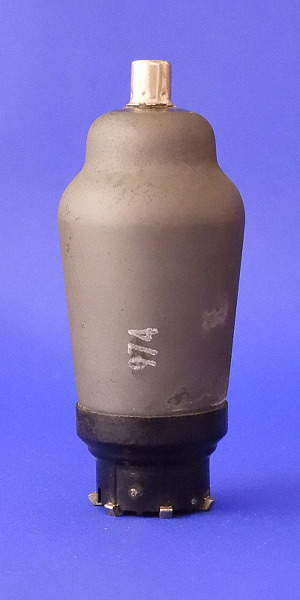

Die AF7 wurde von vielen Herstellern gefertigt und vertrieben. Sie ist eine HF-Pentode ohne Regelkennlinie und kann auch zur NF-Verstärkung genutzt werden. Die folgende AF7 stammt von Telefunken. Der Aufdruck ist kaum lesbar auf der Graphitbeschichtung.

AF7

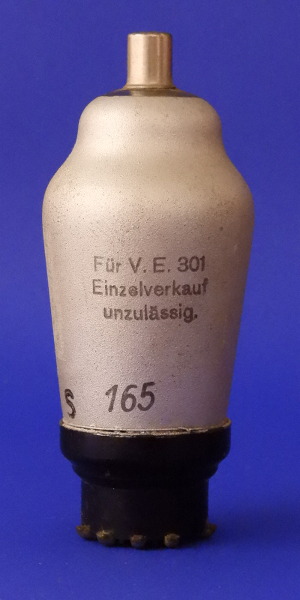

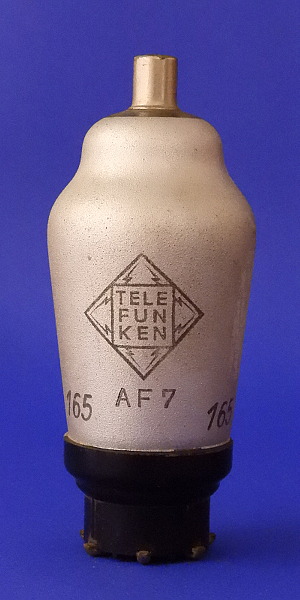

Als Bestückungsröhre für den Volksempfänger VE301 ist diese AF7 gedacht.

AF7 AF7


Diese Telefunken AF7 in silberner Beschichtung hat noch den Zusatz D.R.P (Deutsches Reichs Patent)

AF7

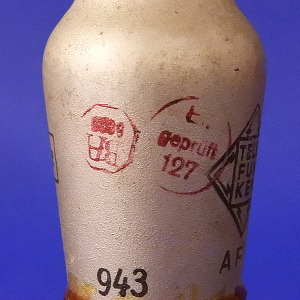

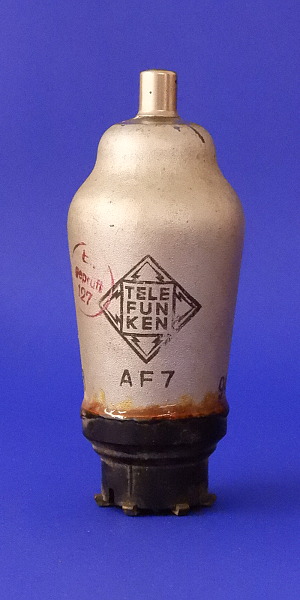

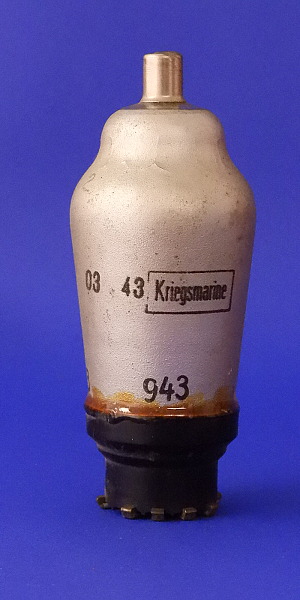

Mit einem Kriegsmarine- und BAL-Stempel ist diese AF7 versehen.

AF7 AF7

AF7

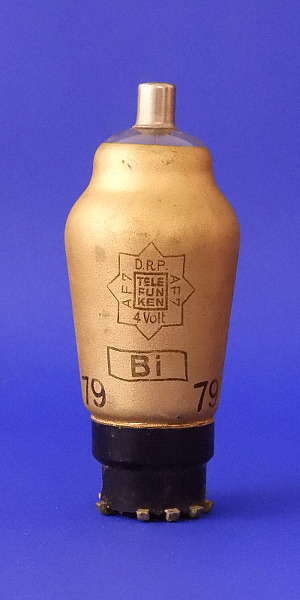

In goldener Beschichtung und mit dem alten Telefunken-Logo ist diese AF7.

AF7

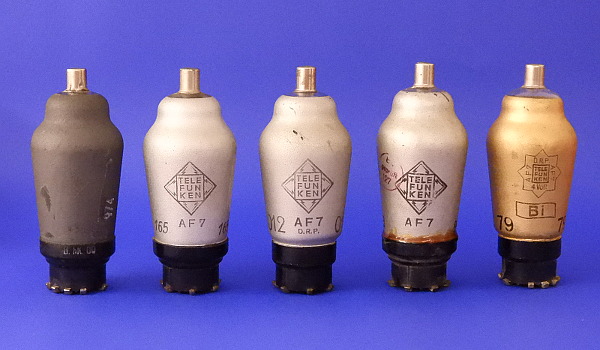

Die Telefunken AF7 im Überblick.

AF7

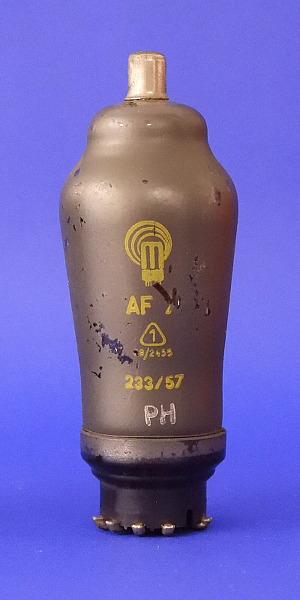

Die folgende Röhre stammt aus dem VEB Röhrenwerk Mühlhausen und ist gut 1 cm größer. Sie hat eine Graphitbeschichtung und einen gelben Aufdruck.

AF7


Ebenfalls aus dem VEB Röhrenwerk Mühlhausen ist diese AF7 mit weißem Aufdruck. Die Röhre sieht absolut neu aus, hat aber Fadenbruch. Sie wurde von einem Vorbesitzer zur Deko auf Styropor geklebt.

AF7

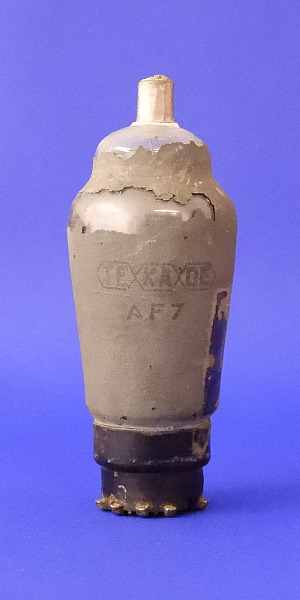

Von TeKaDe stammt diese AF7 in grauer Beschichtung. Leider ist der Erhaltungszustand dieser Röhre nicht mehr so toll.

AF7

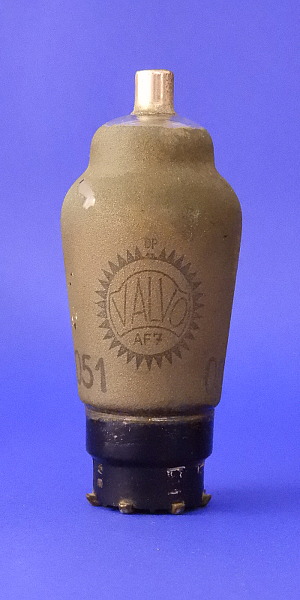

Von Valvo gab es die AF7 ebenfalls. Die nächste AF7 hat eine merkwürdig grüne Beschichtung.

AF7

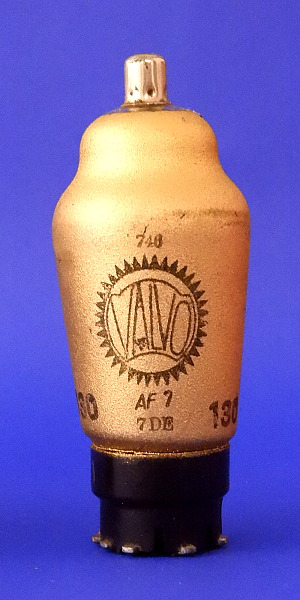

Eine weitere Valvo AF7 in goldener Beschichtung.

AF7

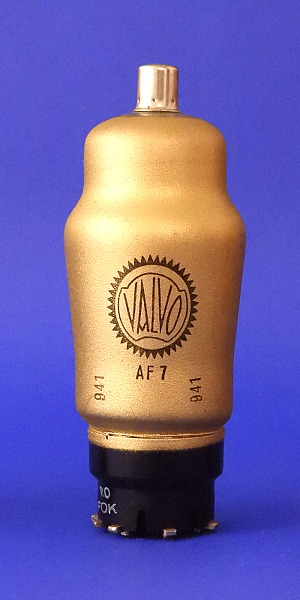

In anderer Bauform und nicht so eingeschnürt ist diese Valvo AF7.

AF7


Die Valvo AF7 im Überblick.

AF7



Von Neotron stammt die nächste AF7. Sie ist neu und orignalverpackt, aber leider gasig und somit unbrauchbar.

AF7

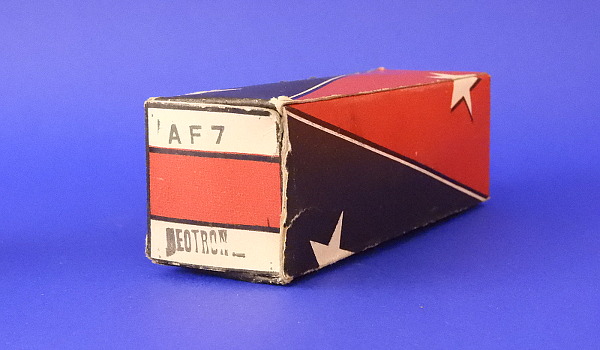

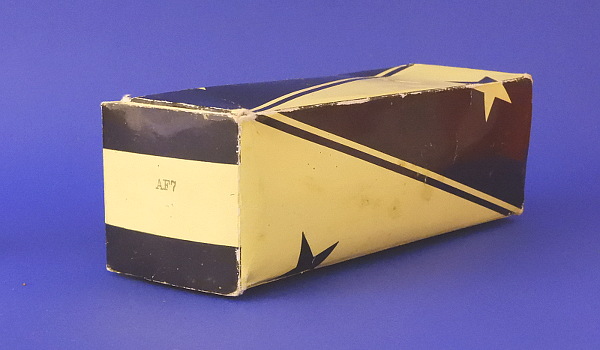

Der Karton zur Röhre.

AF7


Eine weiterer Neotron AF7.

AF7


Der Karton zu dieser Röhre sieht völlig anders aus. Seitlich ist noch ein Stempel: 15 MAART 1980 (Niederländisch 15 März 1980)

AF7

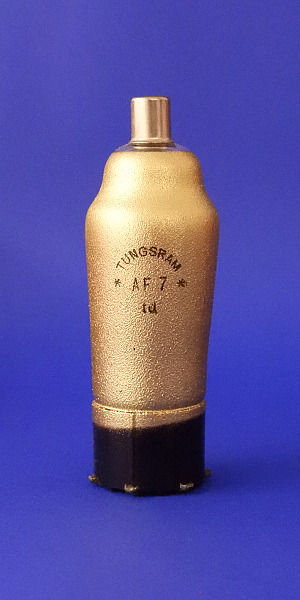

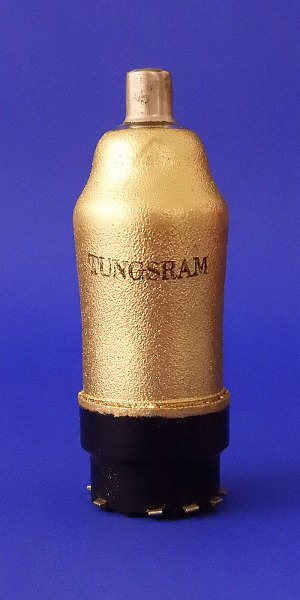

Von Tungsram stammen die beiden nun folgenden AF7. Ihre Bauform ist deutlich kleiner und sie wirken eher zierlich im Vergleich zu den anderen AF7.

AF7


Das Herstellerlogo ist auf der Rückseite.

AF7

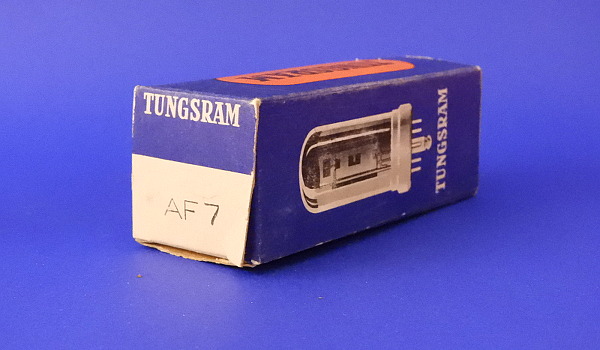

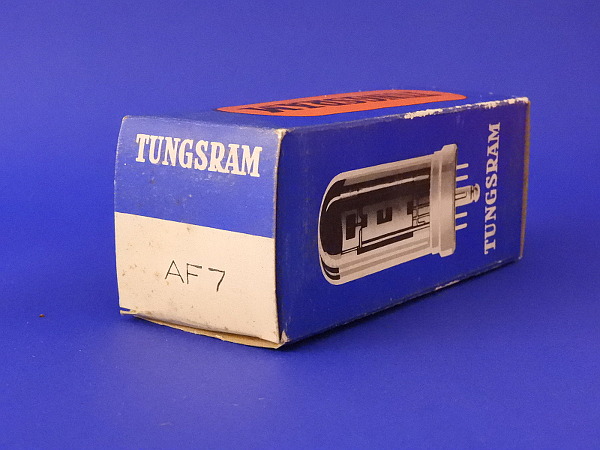

Der Karton zur Röhre.

AF7

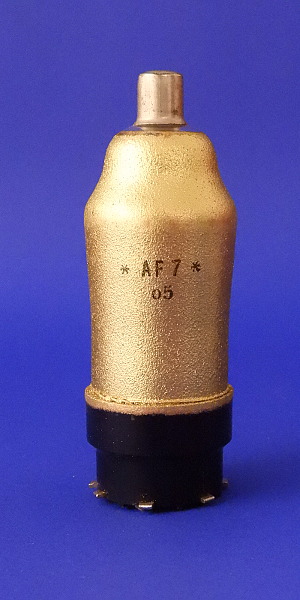

Diese AF7 ist dagegen anders gestempelt.

AF7


Der Karton sieht genauso aus, ist aber deutlich kleiner.

AF7



Auch von Philips gab es die AF7. Trotz unzähliger durchgeschauter AF7 gibt es merkwürdigerweise keine einzige AF7 von Philips in meinem Bestand.
