- ABC1 -



au33

Verwendung:

Demodulator
NF-Verstärkung
Widerstandsverstärkung


Austauschtypen:






Vergleichstypen:

CBC1
EBC1



DatenblattDatenblatt
Doppeldiode Uh Ih Ud eff Ud max Id max îd max

4
Vind.
0,65
A


200
V
0,8
mA
5
mA
Triode UA IA UA max Pmax Ik S Rk
250
V
4
mA
300
V
1,5
W
10
mA
2
mA/V
1,75
KOhm

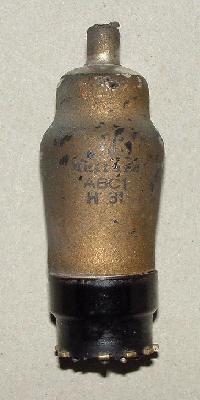

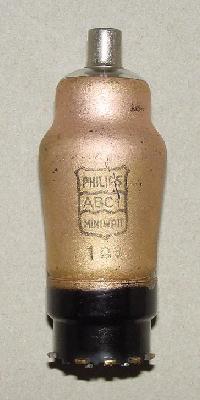

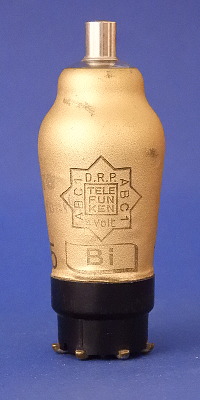

Die ABC1 ist eine Doppeldiode kombiniert mit einer Triode. Die gezeigten Röhren sind von verschiedenen Herstellern und unterscheiden sich in den Abmessungen und Beschichtungen. Die goldene Telefunken ist ein paar Millimeter länger als die anderen Röhren und mit einer Prüfbanderole umgeben. Die Valvo hat eine sehr stark eingerundete Bauform und ist im oberen Bereich nicht so kantig ausgeführt.

ABC1_1 ABC1_3

ABC1_4 ABC1_5

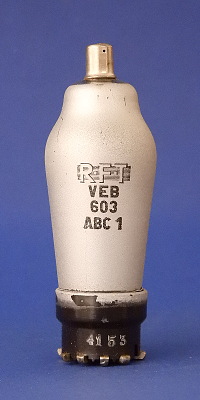

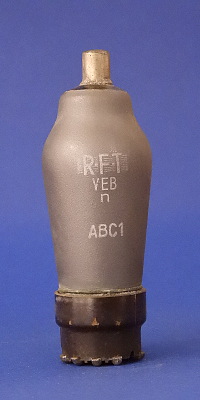

Zwei ABC1 von RFT, einmal mit silberner Choopung und einmal mit Graphitbeschichtung.

ABC1 ABC1

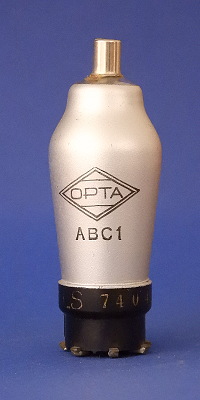

Von Opta gabe es ebenfalls eine ABC1

ABC1

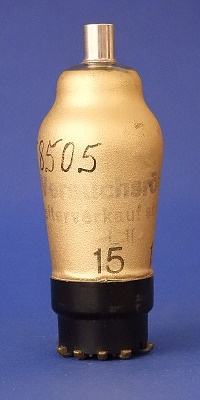

Die folgende Telefunken-ABC1 trägt einen besonderen Aufdruck: "Versuchsröhre Weiterverkauf strafbar".

ABC1 ABC1
